Балластная (галька)
Балластная (галька)
Балластная (галька)

Балластная (галька)

Спецификация материалов

  1. Железобетонная плита, кровельное перекрытие - толщина по проекту
  2. Уклонообразующий слой, толщина от 30 мм - до проектной отметки
  3. Стяжка из цементно-песчаного раствора М150, армированная металлической сеткой 5Вр1 100х100 - 40мм
  4. Пароизоляция - полиэтилен 200мкр или смесовые пароизоляционные пленки
  5. Теплоизоляционный слой из минераловатных/пенополистирольных плит (прочность на сжатие 30кПа)– толщина по расчету
  6. ПВХ-мембрана Protan G 1,5мм
  7. Разделительный слой - геотекстиль - 140г/м.кв
  8. Балласт из гальки.

При балласте из щебня гранитного применять защитный слой из геотекстиля 300 г/м.кв

Альбом узлов (dwg)
Альбом узлов (pdf)
Спецификация
Теплотехнический расчет
Расчет PRO-План
Заказать CD

Основные требования к решениям общественных зданий перечислены в: СНиП 31-06-2008 ”Общественные здания и сооружения”.

В развитие СНиП 2.26.76 ”Кровли” разработано “Руководство по проектированию и устройству кровель из ПВХ-мембран ПРОТАН, ЦНИИПромзданий”,  которому соответствует данная конструкция.

Теплотехнические показатели крыши определяются по Расчету программы , согласно СНиП 23-02-2003 “Тепловая защита зданий”. Расчет выполняется на основании показателей климатического районирования и других показателей, принимаемых по СНиП 23-01-99(2000) “Cтроительная климатология”.

Ветровые, снеговые, прочие нагрузки на крышу определяются по СНиП 2.01.07-85 ”Нагрузки и воздействия”.

Пожарные требования к крышам общественных зданий изложены в Ф3 №123 ”Технический регламент о требованиях пожарной безопасности”.

Устройство водоприемных воронок и выходов труб описано в СНиП 2.04.01-85 ”Внутренний водопровод и канализация зданий”.

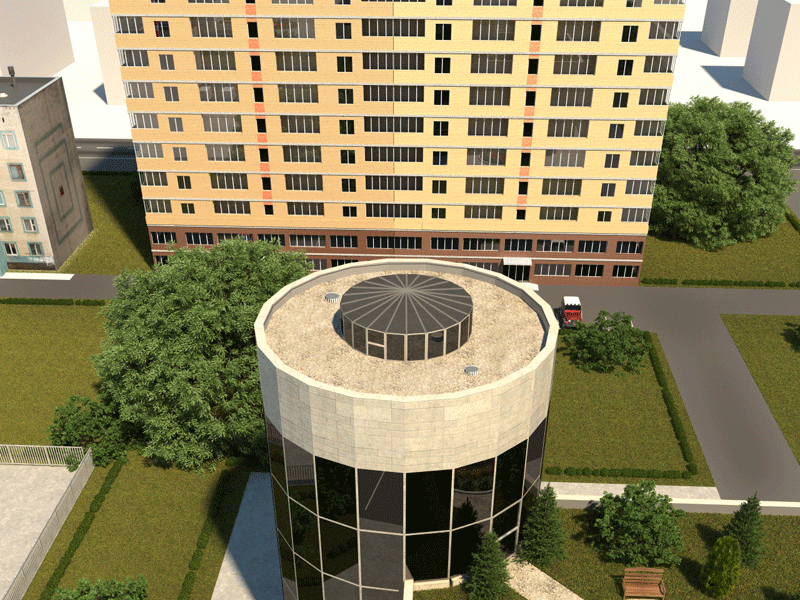

Балластная кровля надёжный вариант там, где это позволяет несущее основание.

Преимуществом балластной кровли является то, что мембрана находясь под балластом защищена от внешнегомеханического и природно климатического воздействия.

Для расчётов несущих конструкций балластных кровель применяются стандартные методы. При этом принимают во внимание ряд дополнительных нагрузок, в частности, вибрационные.

Для балластной кровли применяют мембраны Protan типов G и GG.

Сопротивление ветровым нагрузкам выполняет слой гравия или брусчатка (плиты). Слой гравия, толщиной 50 мм. достаточен, чтобы гарантировать надежность при средней ветровой нагрузке. Для сопротивления мембраны сильному ветру гравий заменяют бетонными плитами (50 мм.).

Для защиты мембраны от балласта применяют геотекстиль.

Сварка швов выполняется специальным оборудованием, образующим тестовый канал для проверки герметичности.
